Sattel-, Pult- und Sheddachverglassungen
Sattel-, Pult- und Sheddachverglassungen
Sattel-, Pult- und Sheddachverglassungen

5Sattel-, Pult- und Sheddachverglassungen

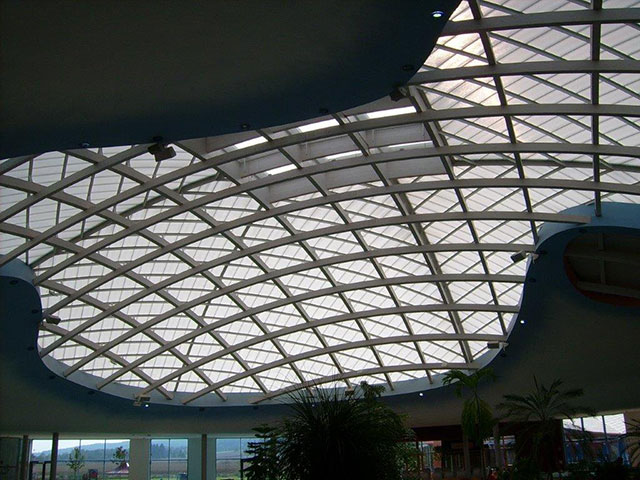

Sprossenlose Dachverglasungen mit Polycarbonat Lichtbauelemente zeichnen sich durch eine hohe Wärmedämmung ohne Kältebrücken bei sehr geringem Gewicht aus. Eine gleichmäßige Ausleuchtung des Gebäudes ohne störende Schlagschatten erreicht man mit einer opalen Einfärbung der Lichtpaneele. Alle Lichtbauelemente erreichen die höchsten Hagelfestigkeitsklassen nach Schweizer Norm.

5.1.1Einseitige Dachverglasung 10° bis 90°
Einseitige Dachverglasung 10° bis 90°

Thermocryl-Lichtbauelemente in 40 mm Stärke mit Wärmedurchgangskoeffizienten bis 1,0 W/m²K eignen sich für Shed- und Pultdachverglasungen im Neubau oder zur Sanierung alter Drahtglasflächen. Sie verschaffen größeren Gebäuden ein gleichmäßiges und blendfreies Tageslicht, wenn die Verglasung zum Norden orientiert ist. Wird altes Drahtglas durch Lichtbauelemente ersetzt, nimmt man Gewicht vom Dach, das man für weitere Isoliermaßnahmen oder Einbau von Solaranlagen auf der Dachfläche ersetzen kann, ohne die Gesamtbelastung des Daches zu erhöhen.

Passende Paneele:
Download PDF Download JPG

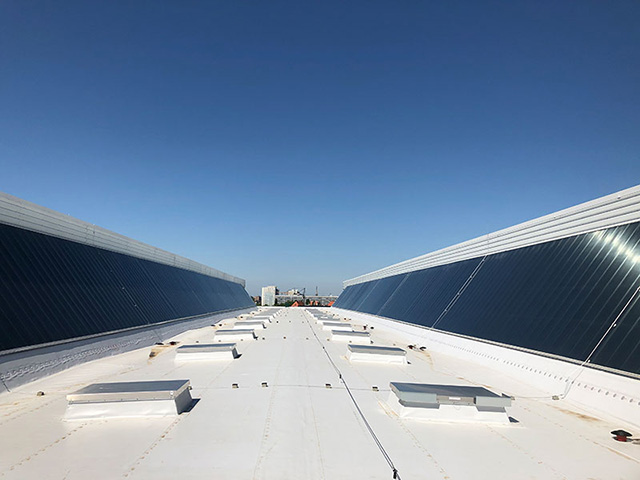

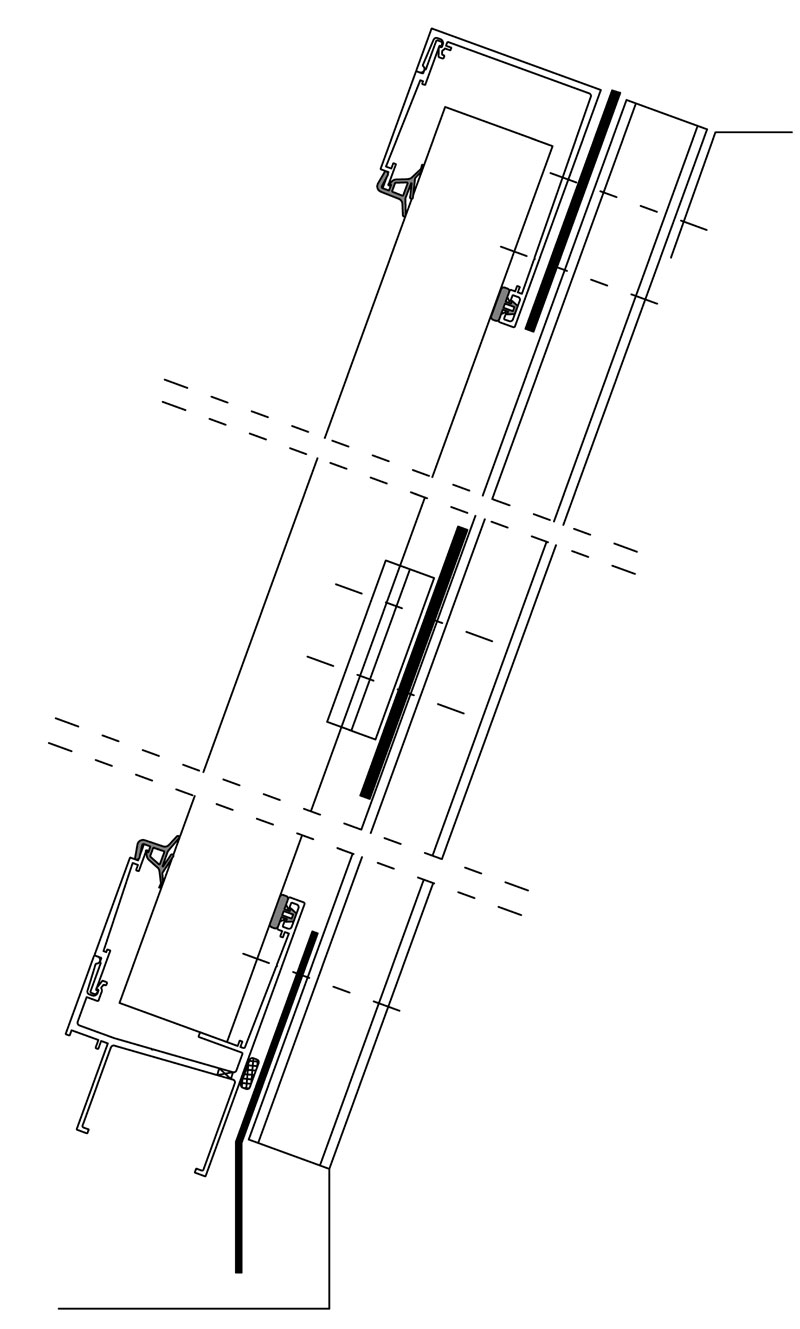

5.1.2Shedverglasung mit thermisch getrennten Rahmenprofilen
Shedverglasung mit thermisch getrennten Rahmenprofilen

Shedverglasung mit seitlichen und oberen Rahmenprofilen in thermisch getrennter Ausführung zum wärmebrückenfreien Anschluss an die Unterkonstruktion sowie Fußprofilen mit perfekter Entwässerung auf die Dachhaut.

Passende Paneele:
Download PDF Download JPG Download DWG

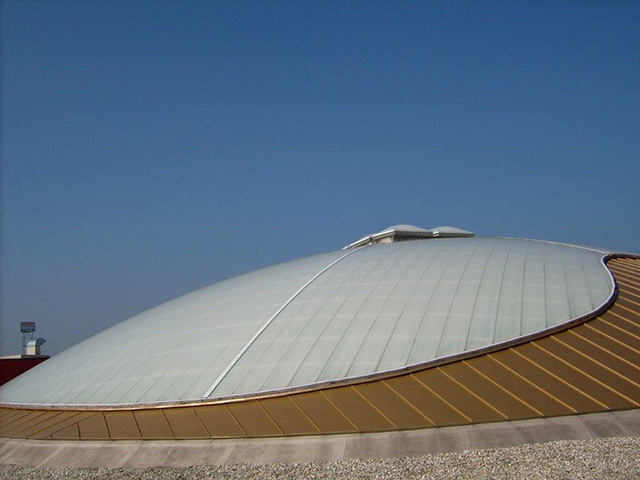

5.1.3Satteldachverglasung
Satteldachverglasung

Satteldachverglasungen mit vorzugsweise opal lichtstreuenden Thermocryl Lichtbauelementen zur gleichmäßigen Ausleuchtung von Gebäuden. Thermocryl Lichtpaneele der Brandklasse schwer entflammbar B-s1 d 0 nicht brennend abtropfend können als ausschmelzbare Öffnungen bei Temperaturen < 300°C zum Wärmeabzug angesetzt werden. Thermocryl-Lichtbauelemente erfüllen unter bestimmten Bedingungen die Anforderungen an die Durchsturzsicherheit und sind hagelsicher.

Passende Paneele:
Download PDF Download JPG Download DWG
5.1.4H-Sprosse (thermisch getrennt)
H-Sprosse (thermisch getrennt)

Aluminium H-Sprossenprofil mit thermischer Trennung, 3-teilig mit abnehmbarer Decksprosse, zur vertikalen Unterbrechung und Strukturierung von Wandverglasungen, einzusetzen in alle Fuß- und Rahmenprofile ohne Ausklinkungen.

Download PDF Download JPG Download DWG
5.1.5Aluminium Flachsoganker
Aluminium Flachsoganker

Aluminium Flachsoganker zur gleitenden Halterung der Lichtbauelemente an der innenseitigen Sogankernut mit den Querriegeln der Hinterkonstruktion, bei fortlaufender wirtschaftlichen Montage von außen, zwei Längen in Abhängigkeit von den Windlasten

Download PDF Download JPG Download DWG
5.3.1Einseitige Dachverglasung 10° bis 90°
Einseitige Dachverglasung 10° bis 90°

Thermocryl-Lichtbauelemente in 40 mm Stärke mit Wärmedurchgangskoeffizienten bis 1,0 W/m²K eignen sich für Shed- und Pultdachverglasungen im Neubau oder zur Sanierung alter Drahtglasflächen. Sie verschaffen größeren Gebäuden ein gleichmäßiges und blendfreies Tageslicht, wenn die Verglasung zum Norden orientiert ist. Wird altes Drahtglas durch Lichtbauelemente ersetzt, nimmt man Gewicht vom Dach, das man für weitere Isoliermaßnahmen oder Einbau von Solaranlagen auf der Dachfläche ersetzen kann, ohne die Gesamtbelastung des Daches zu erhöhen.

Passende Paneele:
Download PDF Download JPG
5.3.2Shedverglasung mit thermisch getrennten Rahmenprofilen
Shedverglasung mit thermisch getrennten Rahmenprofilen

Shedverglasung mit seitlichen und oberen Rahmenprofilen in thermisch getrennter Ausführung zum wärmebrückenfreien Anschluss an die Unterkonstruktion sowie Fußprofilen mit perfekter Entwässerung auf die Dachhaut.

Passende Paneele:
Download PDF Download JPG Download DWG
5.3.3Satteldachverglasung
Satteldachverglasung

Satteldachverglasungen mit vorzugsweise opal lichtstreuenden Thermocryl Lichtbauelementen zur gleichmäßigen Ausleuchtung von Gebäuden. Thermocryl Lichtpaneele der Brandklasse schwer entflammbar B-s1 d 0 nicht brennend abtropfend können als ausschmelzbare Öffnungen bei Temperaturen < 300°C zum Wärmeabzug angesetzt werden. Thermocryl-Lichtbauelemente erfüllen unter bestimmten Bedingungen die Anforderungen an die Durchsturzsicherheit und sind hagelsicher.

Passende Paneele:
Download PDF Download JPG Download DWG
5.3.4H-Sprosse (thermisch getrennt)
H-Sprosse (thermisch getrennt)

Aluminium H-Sprossenprofil mit thermischer Trennung, 3-teilig mit abnehmbarer Decksprosse, zur vertikalen Unterbrechung und Strukturierung von Wandverglasungen, einzusetzen in alle Fuß- und Rahmenprofile ohne Ausklinkungen.

Download PDF Download JPG Download DWG
5.3.5Aluminium Flachsoganker
Aluminium Flachsoganker

Aluminium Flachsoganker zur gleitenden Halterung der Lichtbauelemente an der innenseitigen Sogankernut mit den Querriegeln der Hinterkonstruktion, bei fortlaufender wirtschaftlichen Montage von außen, zwei Längen in Abhängigkeit von den Windlasten

Download PDF Download JPG Download DWG

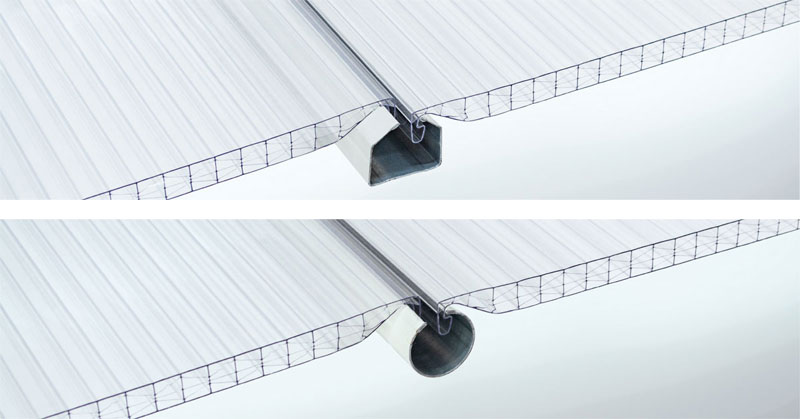

PaneelThermocryl SystemPIU
PaneelThermocryl ReversPIU
PaneelThermocryl Polybox
Thermocryl Polybox

Polybox besteht aus einem vormontierten Paneel aus zwei Polycarbonatplatten. Eine wabenförmige oder kompakte Platte für das äußere Dach und eine flache Wabenplatte für die Innendecke.
Mit einer Reihe von Profilen und Dicken sowie einer Perimetraldichtung aus Polycarbonat ist die Polybox in verschiedenen Dicken erhältlich und so konzipiert, dass sie sich nahtlos in die Dachverbundplatten integrieren.
Weitere Informationen zu Polybox

5.4Dachklappen

5.4.1Lüftungs-Dachklappe
Lüftungs-Dachklappe

Dachklappe zur täglichen Lüftung aus Aluminium-Hohlkammerprofilen pressblank (pulverbeschichtet nach RAL), Abdichtung durch EPDM-Hohlkammerdichtung zwischen Grundrahmen und Klappe, Gelenke aus Edelstahl oben angeschlagen, Quertraversen zur Aufnahme der Öffnungsbetätigung:

  • Spindelmotor 230 V, 300 mm (500 mm) Hub
  • Pneumatikzylinder ... mm Hub,
  • Breite ... mm x Höhe ... mm (max. 2.500 x 2.500 mm)

Download PDF Download JPG Download DWG
5.4.2RWA Dachklappe
RWA Dachklappe

RWA-Dachklappe aus Aluminium-Hohlkammerprofilen pressblank (pulverbeschichtet nach RAL), Abdichtung durch EPDM-Hohlkammerdichtung zwischen Grundrahmen und Klappe, Gelenke aus Edelstahl unten angeschlagen, Quertraversen zur Aufnahme der Öffnungszylinder, Thermoauslösung 68° C und CO2 Patrone

Download PDF Download JPG Download DWG
5.4.3RWA-Dachklappe in H-Profilen
RWA-Dachklappe in H-Profilen

RWA-Dachklappe für Verglasungshöhen > 2 500 mm, Lagerung in thermisch getrennten H-Profilen, aus Aluminium-Hohlkammerprofilen

Download PDF Download JPG Download DWG
5.4.4RWA Doppelklappe zum Rauchabzug
RWA Doppelklappe zum Rauchabzug

Das Rauch- und Wärmeabzugsgerät Doppelklappe Delta hat den Anforderungen des vorbeugenden Brandschutzes gemäß DIN EN 12101-2 zu entsprechen.
Die Geräte müssen betriebsfertig montiert auf der Baustelle angeliefert werden.
Die doppelwandige Basis ist in thermisch getrennter Ausführung auszuführen.

Die Haubenkonstruktion ist als Rahmenkonstruktion in Aluminium (thermisch getrennte Ausführung) auszuführen.

Haubenausfachung aus zwei 1,50 mm starken Aluminuumplatten mit einer 20mm starken Isolierschicht in Sandwichbauweise.
Die Basis ist als umlaufend dichtgeschweisste, thermisch getrennte Konstruktion aus Aluminium auszuführen. Die Neigung der Hauben zur Horizontalen beträgt 6 Grad, um das Selbstreinigen der Hauben durch Regenwasser zu ermöglichen. Witterungsbeständige, silikonfreite EPDM Profildichtungen zwischen Basis und Hauben sind einzusetzen.

Antrieb je Gerät= doppeltwirkender Pneumatik Zylinder (beidseitig verriegelnd)
Öffnungswinkel der Hauben 90 grad
Die Geräte sind mit einem Durchsturzgitter auszurüsten
Geprüft nach EN 1873:2014 + A 1 : 2016
Klassifizierung SB 1200

Sämtliche Lagerpunkte sind wartungsfrei auszuführen.

Technische Daten:
Aerodynamisch freie Fläche1,550 m2
Gewicht82 kg
Flanschbreite1.460 mm
Flanschlänge2.360 mm
FlanschausführungS 3 /S 4
Auslösetemperatur68 oder 93 Grad
HaubenausfachungAluminium doppelschalig incl. Isolierung
FunktionssicherheitRE 1000 Typ B
SchneelastSL 2697 T-05
WindlastWL 1500
WärmebeständigkeitB- 300- E
Brandverhalten BaustoffeB S 1 do

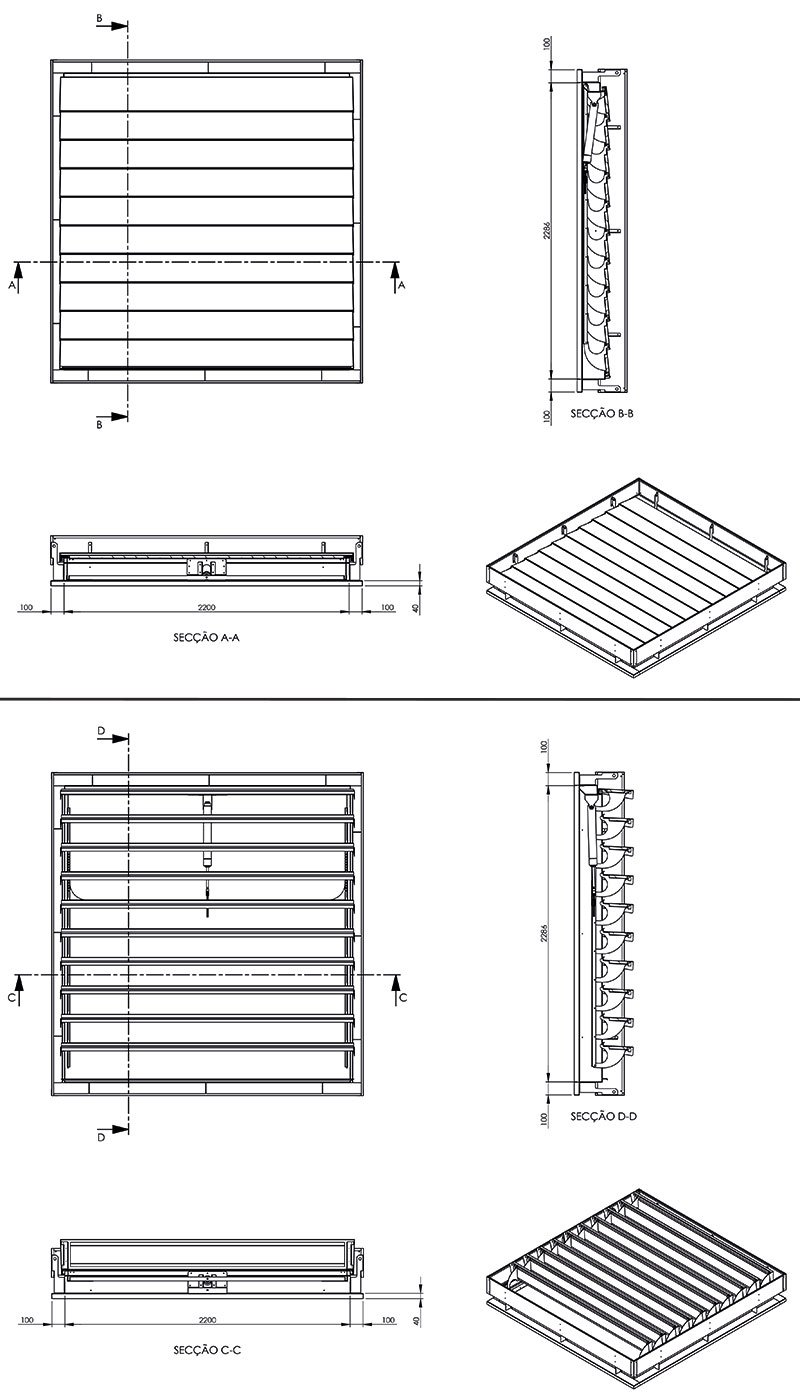

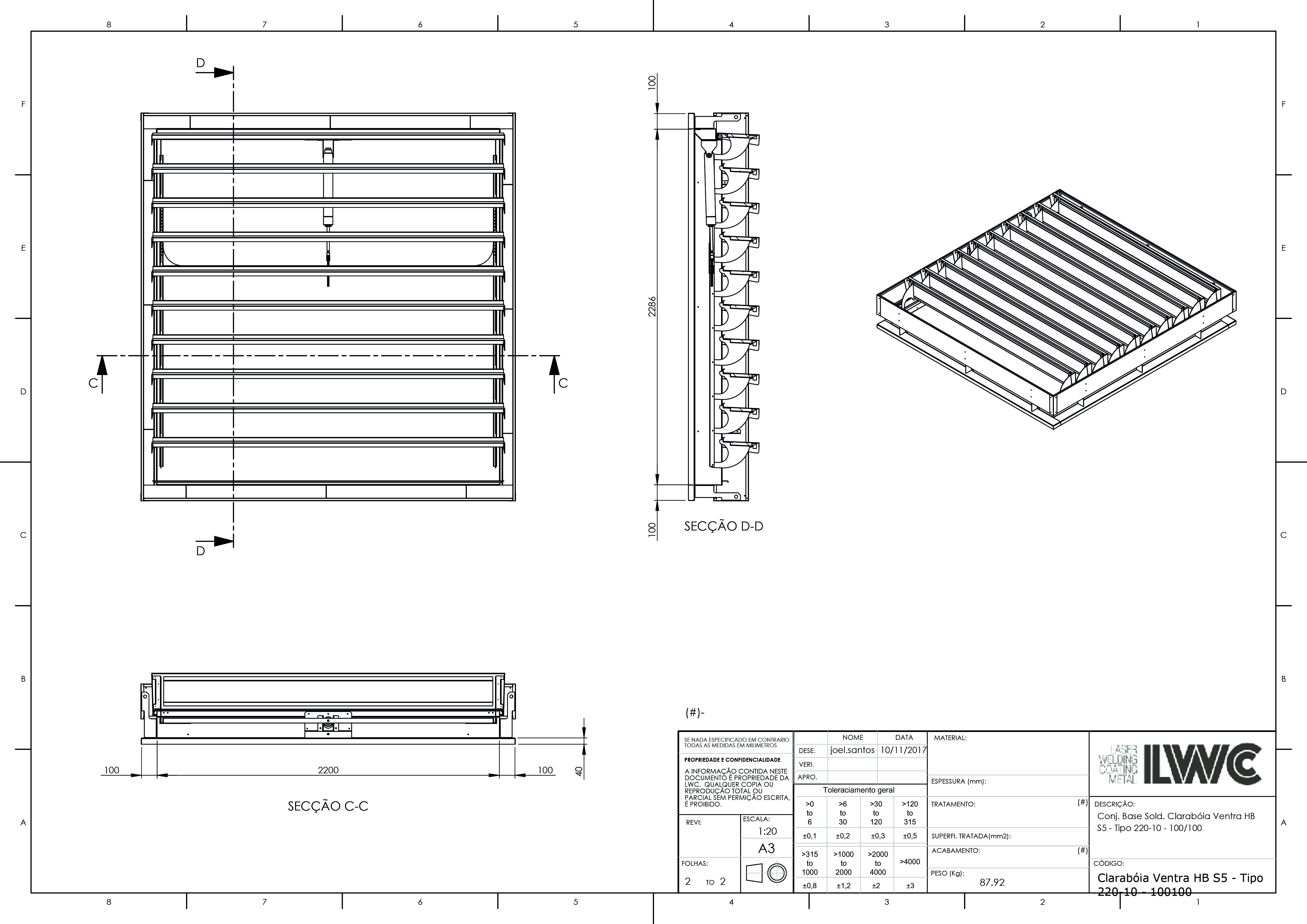

5.4.5RWA – und Lüftungsjalousie
RWA – und Lüftungsjalousie

Lieferung und fachgerechte Montage von Lamellenlüftern
Typ: Universaljalousie, Typ Ventra
Ein Lüftungs- und Brandlüftungssystem gem. DIN 18232 für volumenstarke, energiefreie Lüftung durch Nutzung der natürlichen Luftströmung und automatischer Brandlüftung. Die allgemeine bauaufsichtliche Zulassung des Produktes muss jederzeit in gültiger Form durch ein EU-Konformitätszertifikat nach DIN EN 12101-2 nachgewiesen werden können.
Folgende Klassifizierungen müssen nachgewiesen werden: Re 1000, Wl 1500, Aa-Werte, B 300, SL 750, T 00
Die wartungsfreie Konstruktion in kompakter Leichtbauweise ermöglicht durch ihr geringes Gewicht sowie durch angepasste Abmessung und Flanschausführung eine einfache Montage.
Alle Konstruktionsteile sind leicht zugänglich. Das Gerät ist aus korrosionsbeständigem Aluminium der Legierung AlMg3 hergestellt.
Alle beweglichen Teile sind mit wetterbeständigen, alterungsfreien Dichtbürsten ausgerüstet. Dadurch wird eine erhebliche Reduzierung von Luftleckagen und Wärmeverlusten im geschlossenen Zustand erreicht.
Das komplette System muss nach EN 1873 auf Wasserdichtigkeit geprüft sein.

5.4.1Lüftungs-Dachklappe
Lüftungs-Dachklappe

Dachklappe zur täglichen Lüftung aus Aluminium-Hohlkammerprofilen pressblank (pulverbeschichtet nach RAL), Abdichtung durch EPDM-Hohlkammerdichtung zwischen Grundrahmen und Klappe, Gelenke aus Edelstahl oben angeschlagen, Quertraversen zur Aufnahme der Öffnungsbetätigung:

  • Spindelmotor 230 V, 300 mm (500 mm) Hub
  • Pneumatikzylinder ... mm Hub,
  • Breite ... mm x Höhe ... mm (max. 2.500 x 2.500 mm)

Download PDF Download JPG Download DWG
5.4.2RWA Dachklappe
RWA Dachklappe

RWA-Dachklappe aus Aluminium-Hohlkammerprofilen pressblank (pulverbeschichtet nach RAL), Abdichtung durch EPDM-Hohlkammerdichtung zwischen Grundrahmen und Klappe, Gelenke aus Edelstahl unten angeschlagen, Quertraversen zur Aufnahme der Öffnungszylinder, Thermoauslösung 68° C und CO2 Patrone

Download PDF Download JPG Download DWG
5.4.3RWA-Dachklappe in H-Profilen
RWA-Dachklappe in H-Profilen

RWA-Dachklappe für Verglasungshöhen > 2 500 mm, Lagerung in thermisch getrennten H-Profilen, aus Aluminium-Hohlkammerprofilen

Download PDF Download JPG Download DWG
5.4.4RWA Doppelklappe zum Rauchabzug
RWA Doppelklappe zum Rauchabzug

Das Rauch- und Wärmeabzugsgerät Doppelklappe Delta hat den Anforderungen des vorbeugenden Brandschutzes gemäß DIN EN 12101-2 zu entsprechen.
Die Geräte müssen betriebsfertig montiert auf der Baustelle angeliefert werden.
Die doppelwandige Basis ist in thermisch getrennter Ausführung auszuführen.

Die Haubenkonstruktion ist als Rahmenkonstruktion in Aluminium (thermisch getrennte Ausführung) auszuführen.

Haubenausfachung aus zwei 1,50 mm starken Aluminuumplatten mit einer 20mm starken Isolierschicht in Sandwichbauweise.
Die Basis ist als umlaufend dichtgeschweisste, thermisch getrennte Konstruktion aus Aluminium auszuführen. Die Neigung der Hauben zur Horizontalen beträgt 6 Grad, um das Selbstreinigen der Hauben durch Regenwasser zu ermöglichen. Witterungsbeständige, silikonfreite EPDM Profildichtungen zwischen Basis und Hauben sind einzusetzen.

Antrieb je Gerät= doppeltwirkender Pneumatik Zylinder (beidseitig verriegelnd)
Öffnungswinkel der Hauben 90 grad
Die Geräte sind mit einem Durchsturzgitter auszurüsten
Geprüft nach EN 1873:2014 + A 1 : 2016
Klassifizierung SB 1200

Sämtliche Lagerpunkte sind wartungsfrei auszuführen.

Technische Daten:
Aerodynamisch freie Fläche1,550 m2
Gewicht82 kg
Flanschbreite1.460 mm
Flanschlänge2.360 mm
FlanschausführungS 3 /S 4
Auslösetemperatur68 oder 93 Grad
HaubenausfachungAluminium doppelschalig incl. Isolierung
FunktionssicherheitRE 1000 Typ B
SchneelastSL 2697 T-05
WindlastWL 1500
WärmebeständigkeitB- 300- E
Brandverhalten BaustoffeB S 1 do

5.4.5RWA – und Lüftungsjalousie
RWA – und Lüftungsjalousie

Lieferung und fachgerechte Montage von Lamellenlüftern
Typ: Universaljalousie, Typ Ventra
Ein Lüftungs- und Brandlüftungssystem gem. DIN 18232 für volumenstarke, energiefreie Lüftung durch Nutzung der natürlichen Luftströmung und automatischer Brandlüftung. Die allgemeine bauaufsichtliche Zulassung des Produktes muss jederzeit in gültiger Form durch ein EU-Konformitätszertifikat nach DIN EN 12101-2 nachgewiesen werden können.
Folgende Klassifizierungen müssen nachgewiesen werden: Re 1000, Wl 1500, Aa-Werte, B 300, SL 750, T 00
Die wartungsfreie Konstruktion in kompakter Leichtbauweise ermöglicht durch ihr geringes Gewicht sowie durch angepasste Abmessung und Flanschausführung eine einfache Montage.
Alle Konstruktionsteile sind leicht zugänglich. Das Gerät ist aus korrosionsbeständigem Aluminium der Legierung AlMg3 hergestellt.
Alle beweglichen Teile sind mit wetterbeständigen, alterungsfreien Dichtbürsten ausgerüstet. Dadurch wird eine erhebliche Reduzierung von Luftleckagen und Wärmeverlusten im geschlossenen Zustand erreicht.
Das komplette System muss nach EN 1873 auf Wasserdichtigkeit geprüft sein.
