Thermocryl Grecapiu 40/5
8mm
10mm
16mm

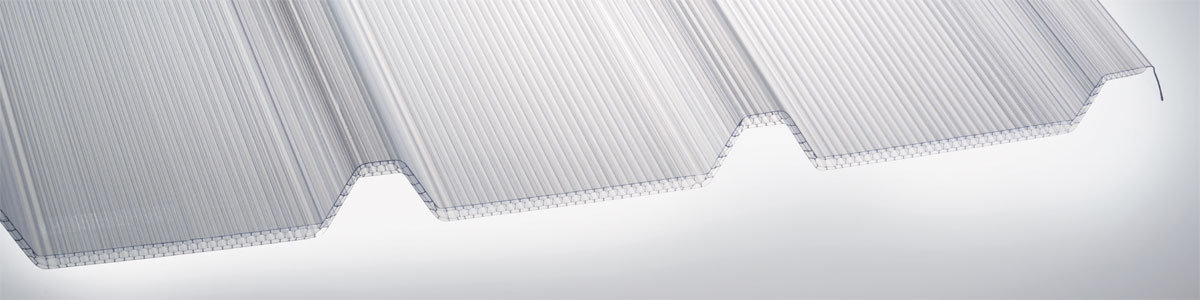

2- und 3-schalige Trapezlichtplatten aus Polycarbonat für flache und gebogene Dachverglasungen.
Vorteile
- Offene Kammern verschweißt
- UV-Schutz auf der Außenseite
- Satiniert farblos oder opal
- Deckbreite 1 000 mm +- 5 mm
- Sickenabstand 250 mm
- Seitenüberlappung mit isolierender Hohlkammer
- Längen auf Anfrage
Spannweite
Ausführungen
| Stärke | 8 mm | 10 mm | 16 mm |
|---|---|---|---|
| Wellenhöhe | 40 mm | ||
| Struktur | Wabenstruktur | ||
| Plattenbreite | 1000 ±5 | ||
| U-Wert | 2,70 | 2,50 | 1,99 |
| Anwendungstemperatur | -40°C / +130°C | ||
| Lineare thermische Ausdehnung | 6,7 x 10-5 mm/mm°C* | ||
| Satiniert farblos | 80% ±2 | 59% ±2 | 59% ±2 |
| Opalweiß | 41% ±2 | 40% ±2 | 37% ±2 |

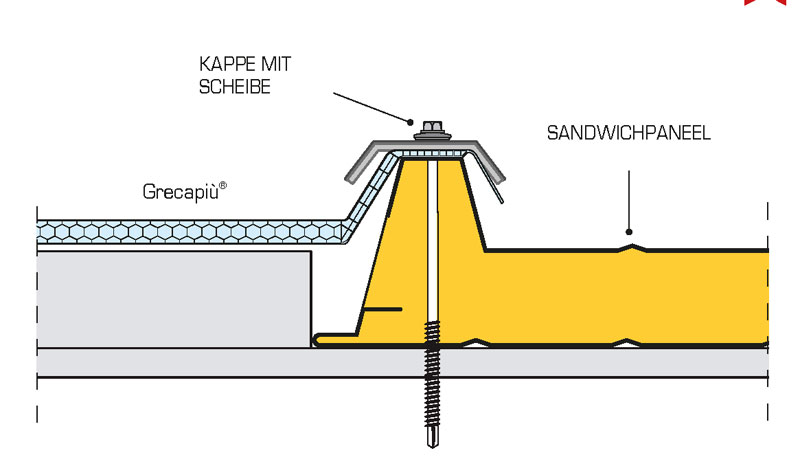

Überlappung zu Sandwichpaneel

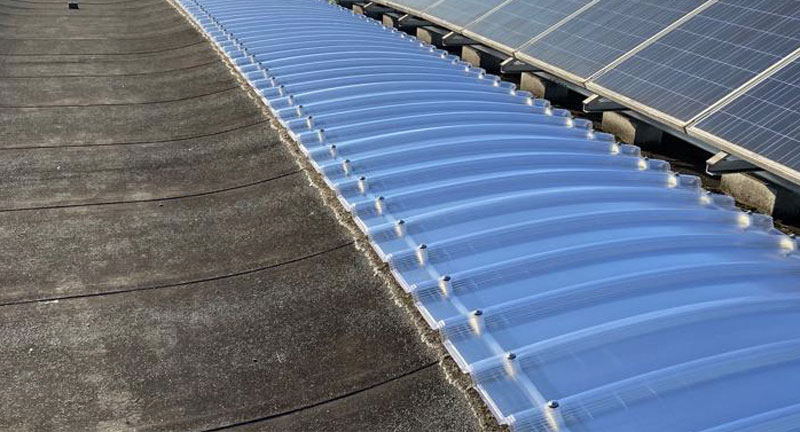

Thermocryl Grecapiu - Gebogen mit 5 Hochsicken
Lastentabelle
Grecapiu 40/8-10-16 (5 Hochsicken) in gebogener Anwendung
Bei Profilen je 1,0 m
| RADIUS: 3,5m | RADIUS: 6,0m | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sehne (mm) | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
| Stich (mm) | 35 | 80 | 145 | 230 | 335 | 470 | 21 | 47 | 84 | 132 | 191 | 261 | 343 | ||
| Last 100 da N/m2 | |||||||||||||||
| Last 130 da N/m2 | |||||||||||||||
Bei Profilen je 0,5 m
| RADIUS: 3,5m | RADIUS: 6,0m | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sehne (mm) | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
| Stich (mm) | 35 | 80 | 145 | 230 | 335 | 470 | 21 | 47 | 84 | 132 | 191 | 261 | 343 | ||
| Last 100 da N/m2 | |||||||||||||||
| Last 130 da N/m2 | |||||||||||||||
Spannweiten
Gebogene Anwendung / Radius: 3,5m / 2 Unterstützen
Gebogene Anwendung / Radius: 6,0m / 2 Unterstützen
