1Sprossenlose Lichtbauelemente aus hagelsicherem transparenten Polycarbonat (1)

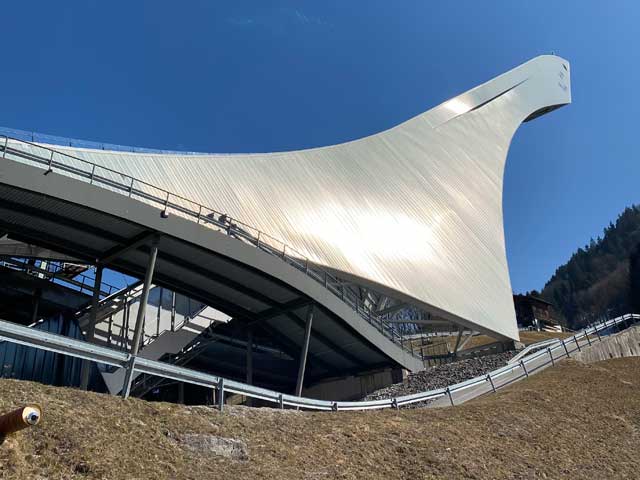

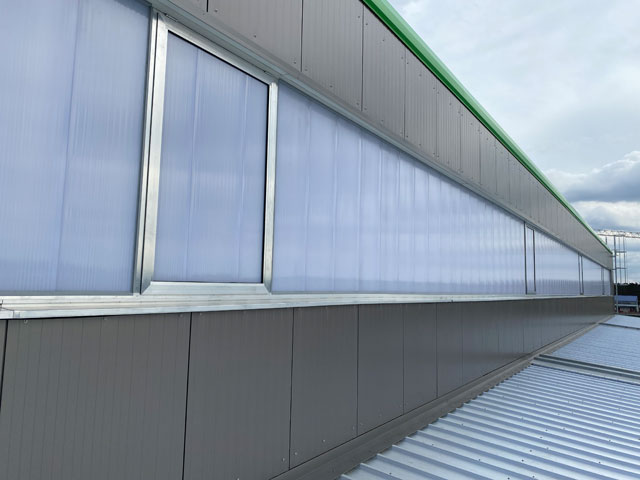

Lichtpaneele mit Nut- und Federverbindung eignen sich besonders für großflächige Wand- und Dachverglasungen sowie hinterlüftete und energiegewinnende Solarfassaden. Die sprossenlose Konstruktion verleiht den Gebäuden eine transparente Anmutung und erfordert auf Grund des geringen Gewichts nur eine leichte Hinter- oder Unterkonstruktion bei sehr guten Isoliereigenschaften. Mit sprossenlosen Lichtbauelementen lassen sich alte nicht isolierte Drahtgläser ideal sanieren.
1.1.Querschnitte
Zeichnungen finden Sie als hochauflösende Grafiken je nach Verfügbarkeit in den Formaten PDF, JPG oder DWG zum Herunterladen
1.1.1Thermocryl PC 2333-16-4
Heimwerker Verglasungspaneel für Trennwände, Wandverglasungen mit geringen Höhen und sprossenlose Dachverglasungen (z.B. Carports und Terrassenüberdachungen)
1.1.2Thermocryl PC 2333-20-4
4-schaliges Verglasungspaneel für einfache Wandverglasungen mit begrenzten Verglasungshöhen. Dieses Paneel ist nur für Wandverglasungen ausgelegt, nicht für Dachverglasungen.

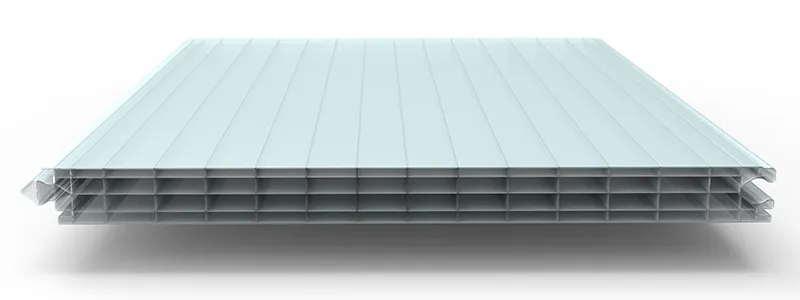

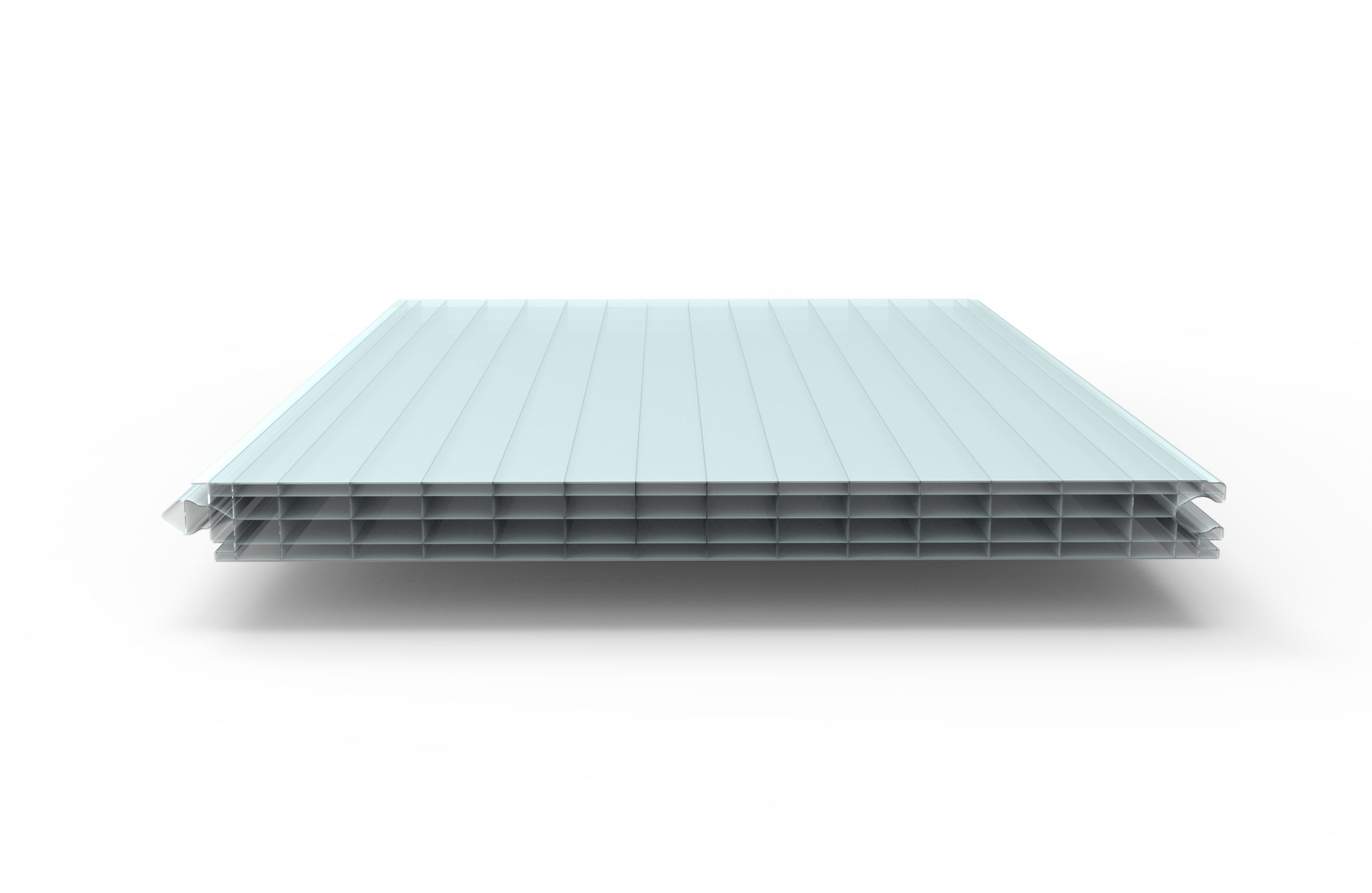

1.1.3Thermocryl PC 2540-5
Verglasungspaneel für sprossenlose Dach- und Wandlichtbänder an Industrie-, Gewerbe- und Sportgebäuden, als hinterlüftete Fassaden in allen transparenten und opaken Buntfarben

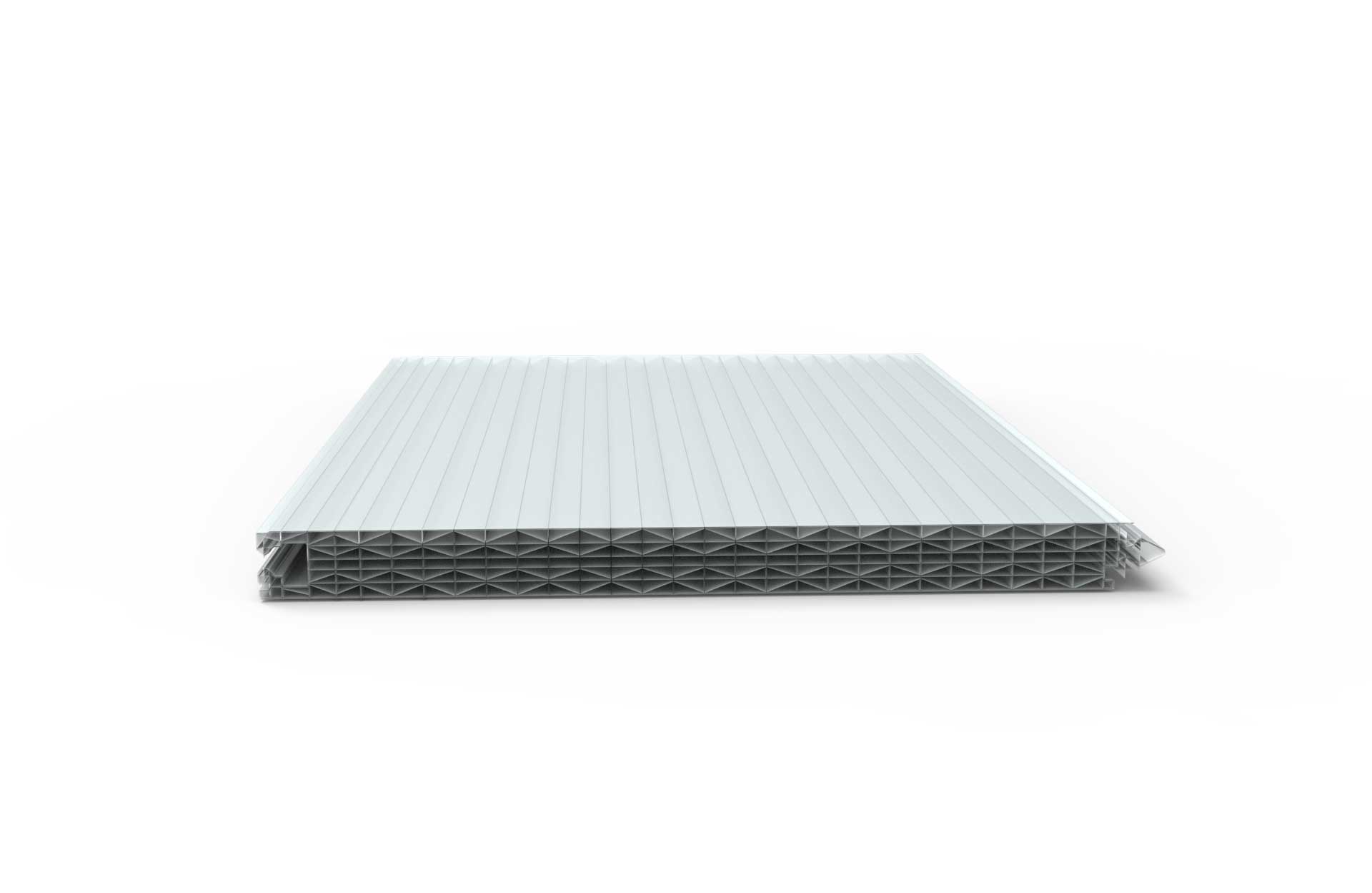

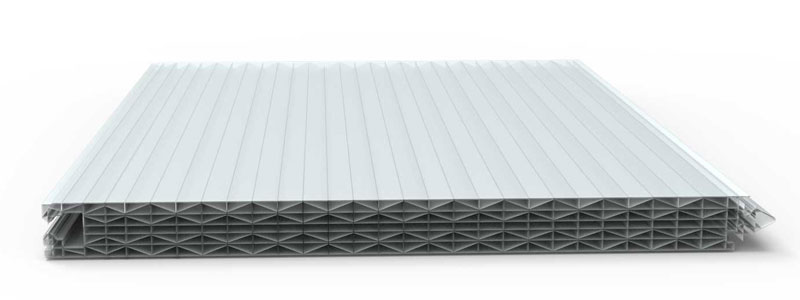

1.1.4Thermocryl PC 2540-10
Nut- und Feder Verglasungspaneele mit niedrigem U-Wert, kombiniert mit wirtschaftlichem Montagesystem
1.1.5Thermocryl PC 2540-14
Modulares Lichtbauelemente mit sehr guten Isolier- und statischen Eigenschaften für alle Wand- und Dachverglasungen im Bereich Industrie-, Sportstätten und Sondergebäudebau
1.1.6Thermocryl PC 2560-14
Verglasungspaneel mit besten Isoliereigenschaften und größten statischen Lastwiderständen als sprossenlose Dach- und Wandlichtbänder an Industrie-, Gewerbe-, Sport- und Sondergebäuden sowie Solarwänden an Wohngebäuden
1.2.Technische Daten
| PC 2333-16-4 | PC 2333-20-4 | PC 2540-5 | PC 2540-7 | PC 2540-10 | PC 2540-14 | PC 2560-14 | |
|---|---|---|---|---|---|---|---|
| Deckbreite (mm) | 250 ±5 | 500 ±5 | 500 ±5 | 500 ±5 | 500 ±5 | 500 ±5 | 500 ±5 |
| Dicke (mm) | 16 | 20 | 40 | 40 | 40 | 40 | 60 |
| Struktur | 4-schalig | 4-schalig | 5-schalig | 7-schalig | 10-schalig | 14-schalig | 14-schalig |
| U-Wert (W/m2K) (2) | 1,99 | 2,00 | 1,30 vertikal 1,40 horizontal |
1,10 vertikal 1,20 horizontal |
1,00 vertikal 1,10 horizontal |
0,99 | 0,69 |
| Schalldämmmaß dB (8) | 17 | 18 | 20 | 22 | 22 | 21 | 22 |
| Ausdehnungskoeffizient mm/m°C | 0,65 | 0,65 | 0,65 | 0,65 | 0,65 | 0,65 | 0,65 |
| Temperaturbeständigkeit °C (3) | -40° bis 120° | -40° bis 120° | -40° bis 120° | -40° bis 120° | -40° bis 120° | -40° bis 120° | -40° bis 120° |
| Lichttransmission t ca. (5) | 70% krist. 50% opal |
70% krist. 51% opal |
63% krist. 28% opal |
55% krist. 25% opal |
48% krist. 25% opal |
46% krist. 21% opal |
37% krist. 18% opal |
| UV Durchlass (5) | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% | < 1% |
| Brandklasse (6) | B S1 d0 | B S1 d0 | B S1 d0 | B S1 d0 | B S1 d0 | B S1 d0 | B S1 d0 |
| Standardfarben (4) | kristall / opal | kristall / opal | kristall / opal | kristall / opal | kristall / opal | kristall / opal | kristall / opal |
| Mehrfarbig | Bicolor | Bicolor | Bicolor | Bicolor |
Allgemeine Hinweise
1.2.1.Rohmaterial
Thermocryl Lichtbauelemente werden aus extrem schlagzähem, witterungsbeständigem Polycarbonat (PC) mit „longlife“-Coextrusion als UV Schutzschicht auf der bewitterten Außenseite gefertigt. Bei Einsatz in Gebieten mit extrem hoher UV-Strahlungsbelastung empfiehlt sich die „Longlife Plus“ Qualität.
Werkstoffeigenschaften
Download: Chemikalienbeständigkeit
1.2.2.Isolierverhalten
Die U-Werte werden nach DIN ISO 6946 in W/m²K für horizontalen Wärmefluss gemessen. Up Werte beziehen sich auf die Lichtpaneele, Uf auf die Rahmenprofile. Eine Kombination von Lichtpaneelen mit thermisch getrennten Aluminiumprofilen erfüllen in der Regel die Anforderungen der EnEV 2009.
Neben den U-Werten der Verglasungspaneele ist deren Fugendichtigkeit wichtig für das Isolierverhalten (Prüfzeugnisse zur Fugendurchlässigkeit und Schlagregendichtigkeit auf Anfrage). Bei fachgerechter Montage werden Blower Door Tests stets bestanden.
1.2.3.Wärmebelastung
Polycarbonat Paneele sind temperaturbeständig von -40° bis +120°C bei nahezu unveränderter Schlagzähigkeit. Dennoch muss ein Wärmestau durch mangelnde Hinterlüftung vor allem bei hinterlüfteten Fassaden oder Zwischendecken im Dachbereich vermieden werden
Riegel, Platten und Verstärkung bei direktem Kontakt zu den Paneelen mit weißem Anstrich versehen. Kontakt mit frischen Holzimprägnierungen vermeiden.

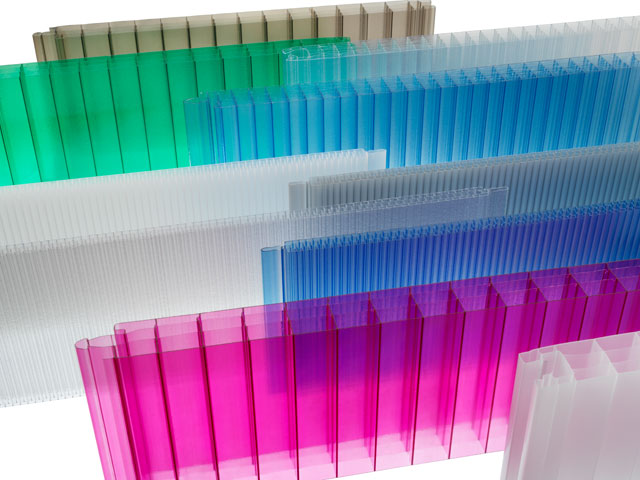

1.2.4.Gestaltung durch bunte Farben
Farben sind ein wichtiges Gestaltungsmittel der Architektur, vor allem um Fassaden zu individualisieren. Neben den bunten Standardfarben sind auch alle anderen Farben in Anlehnung an die RAL Tabelle lieferbar. Eine Reihe von Produkten können zweifarbig, d.h. innen eine andere Farbe als außen, geliefert werden. Komplettiert werden die Gestaltungsmittel durch variable Transparenzgrade und Oberflächen z.B. satiniert.
- Kristall - farblose Einstellung mit Strukturmitteln für eine hohe Lichtdurchlässigkeit bei gleichzeitiger Lichtbrechung und weniger kratzempfindlichen Oberfläche
- opal – milchiges, blendarmes diffuses Licht
- alle transluzenten oder opaken Buntfarben in Anlehnung an RAL
RED
Code 50GREEN
Code 6029FUCHSIA
Code 100BRONZE
Code 20ORANGE
Code 80EMERALD GREEN
Code 40PURPLE
Code 99GREY
Code 40YELLOW
Code 71BLUE
Code 60 - Bicolor – 2-farbig mit eingefärbter Innenschale
- DuoColor – 2-farbige Einfärbung
- Deco-Color – 2-farbige Einfärbung mit eingefärbter Außenschale
- Bedruckung – Siebbedruckung auf der Außen- oder Innenschale, Digitaldruck auf der Innenschale. Die Verträglichkeit der Lacke zu Polycarbonat ist zu prüfen.
- Folienbeschriftung – Werbefolien und Kleber müssen mit Polycarbonat verträglich sein
1.2.5.Licht- und Strahlungstransmission
Die Lichttransmission variiert in Abhängigkeit von der Anzahl der Schalen und der Farben von 70 % bis nahe 0 %. Der Gesamtenergiedurchlass = g-Wert als Maß für den Energieeintrag in das Gebäude korreliert zu einem gewissen Grad mit den Werten für die Lichttransmission.
Der Durchlass von UV Strahlung liegt nahe 0 %.
Der Durchlass energiereicher IR- Strahlung wird überproportional zur Lichttransmission durch eine „Heatbloc“-Coextrusion reduziert. Der wirksamste Schutz gegen zu hohe Aufheizung des Gebäudes bietet eine Opaleinfärbung.
Polycarbonatpaneele reflektieren Radarstrahlung nur zu einem sehr geringen Anteil und eignen sich daher besonders für Gebäude in Flughafennähe, da das Überwachungsradar nicht gestört wird.
1.2.6.Brandverhalten
Thermocryl-Lichtbauelemente aus Polycarbonat sind schwer entflammbar, nicht brennend abtropfend, B-s1, d0 gem. DIN EN 1350-1-1. Nachweise zu speziellen nationalen Brandklassen auf Anfrage.
Aufgrund der Schmelztemperatur < 300°C erfüllen alle Lichtpaneele aus Polycarbonat die Anforderung der DIN 18230-1 an ausschmelzbare Flächen zum Wärmeabzug im Brandfall.
Die Entzündungstemperatur liegt bei ca. 450°C.
1.2.7.Hagelschlag- und Ballwurfsicherheit
Ballwurfsicherheit nach DIN 18032, Teil 3, ohne Einschränkung (puksicher)
Hagelschlagsicherheit nach SIA 280 gem. Prüfbestimmung 2009 VKF HW5 Nr. 8, bei Neuware bis Klasse 5
1.2.8.Schalldämmung
Thermocryl Lichtbauelemente haben einen Schalldämmwert bis 22 dB. Eine höhere Schalldämmung ist durch einen mehrschaligen Aufbau mit transparenten Steg- und Massivplatten möglich.
1.2.9. Zertifizierung
Thermocryl Lichtbauelemente sind nach der europäischen Verordnung Nr. 305/2011 sowie ETA = Europäische technische Bewertung 19/0452 gekennzeichnet. Eine ETA Kennzeichnung ist ein in Europa gültiger Produktleistungsnachweis und berechtigt zu einer CE-Kennzeichnung. Auf dieser Grundlage schließt in Deutschland die aBG = allgemeine Bauartgenehmigung baurechtlich an. Der Planer, Verarbeiter oder Bauherr muss aber die Verwendbarkeit der einzelnen Nachweise prüfen.
Ein Verwendbarkeitsnachweis kann nur in Verbindung mit den geprüften Einfassprofilen und Befestigungsmitteln geführt werden.
EPD – Umweltproduktdeklaration: Die Typ-III-Deklaration nach ISO 14025 und EN 15804 enthält die Daten zur ökologischen Beurteilung und zum Lebenszyklus und belegt die Eigenschaften zur Nachhaltigkeit der Lichtbauelemente.
