Thermocryl TecnoPIU
Tecnopiu verbindet eine mehrschalige Trapezlichtplatte aus Polycarbonat mit einem Metallgitter gegen Durchsturzgefahr. Tecnopiu ist vom CSI Institut gem. EN 14963: 2006 auf Durchsturzsicherheit geprüft und erfüllt die Brandklasse B S1 d0.
TecnoPIU 40
8mm
10mm
16mm
TecnoPIU 80
12mm
16mm
20mm

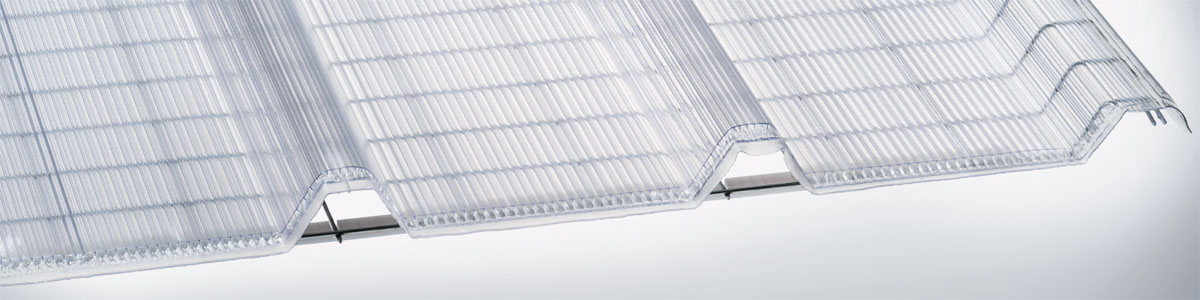

Mehrschalige Trapezlichtplatte mit Wabenstruktur für gerade und gebogene Dachverglasungen
- Offene Kammern verschweißt
- UV-Schutz auf der Außenseite
- Satiniert farblos oder opal
- Deckbreite 1 000 mm ± 5 mm
- Sickenabstand 250 mm
- Seitenüberlappung mit isolierender Hohlkammer
- Längen auf Anfrage
Tecnopiu 5-Wellen Flach und Gebogen

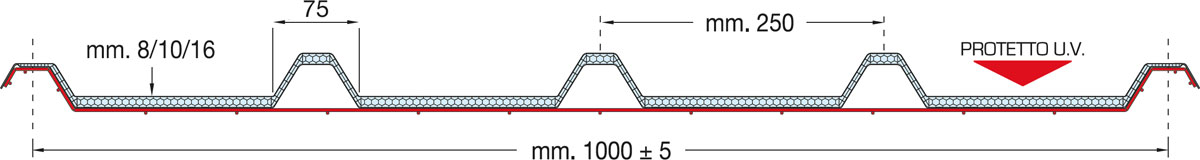

40/8, 40/10, 40/16 mm
U = 2,70 - 2,50 - 1,99 W/m²K
Tecnopiu 5-Wellen Flach und Gebogen

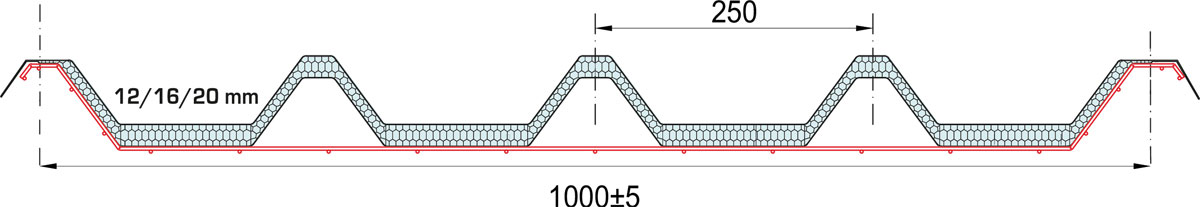

80/12, 86/16, 90/20 mm
U = 2,30 - 1,99 - 1,80 W/m²K
Anwendungsbeispiele
Gebogen

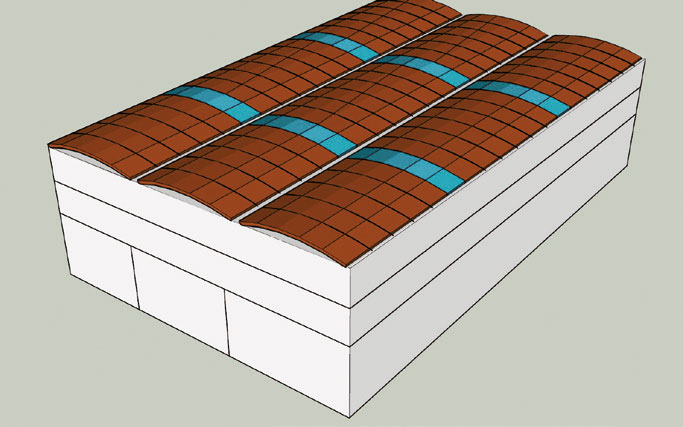

Vom First bis zur Traufe

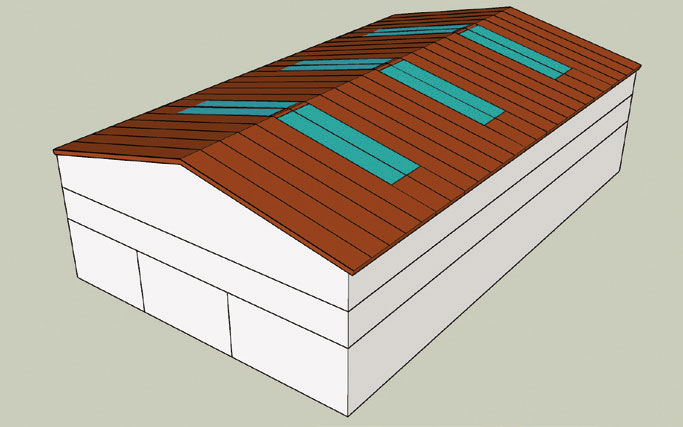

Vom First bis zur halben Dachlänge

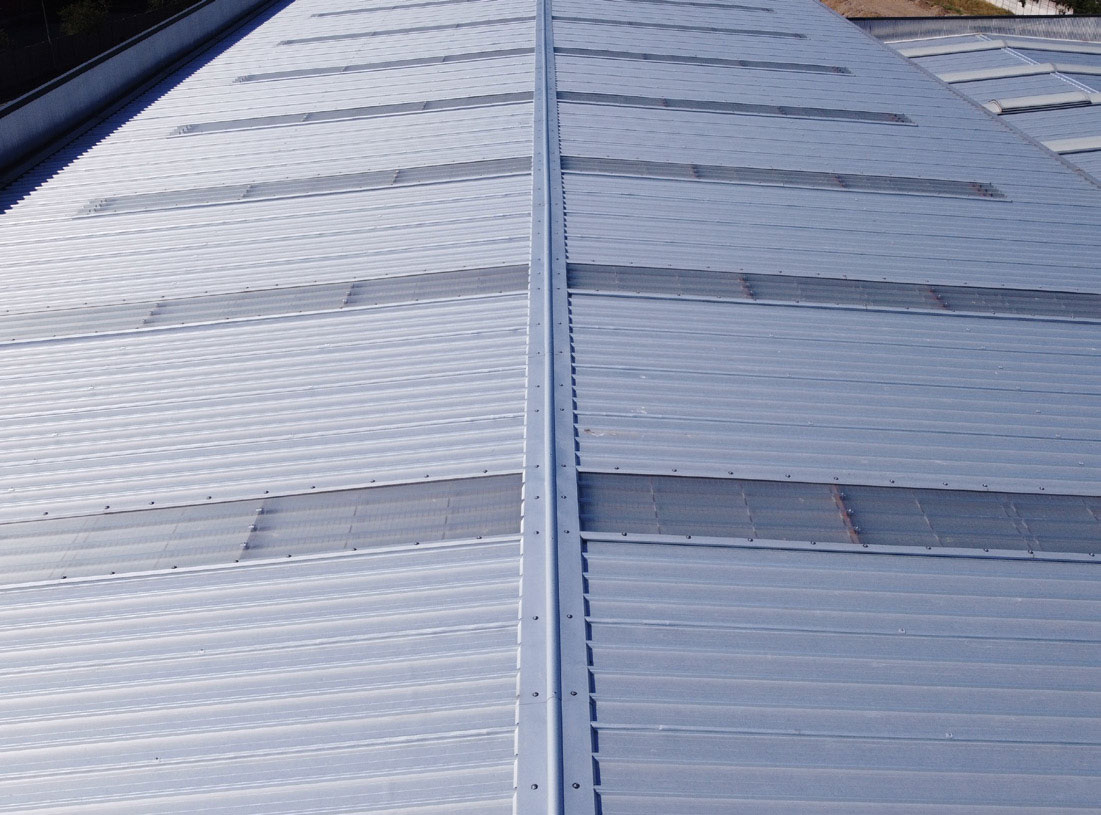

Flache Anwendung
| Stärke | 8 mm | 10 mm | 16 mm |
|---|---|---|---|
| Sickenhöhe | 40 mm | ||
| Struktur | Wabenstruktur | ||
| Plattenbreite | 1000 ± 5 mm | ||
| Sickenabstand | 250 ± 5 mm | ||
| Plattenkanten | heißverschweißte Enden | ||
| Plattenlänge | auf Anfrage (Empfohlene Maximallänge ist 7m) | ||
| U-Wert | 2,70 | 2,50 | 1,99 |
| Zulässige Temperatur | -40°C / +130°C | ||
| Lineare thermische Ausdehnung | 6,7 x 10-5 mm/mm°C* | ||
| Lichttransmission farblos | 59% ±2 | 58% ±2 | 57% ±2 |
| Lichttransmission opal | 41% ±2 | 40% ±2 | 37% ±2 |

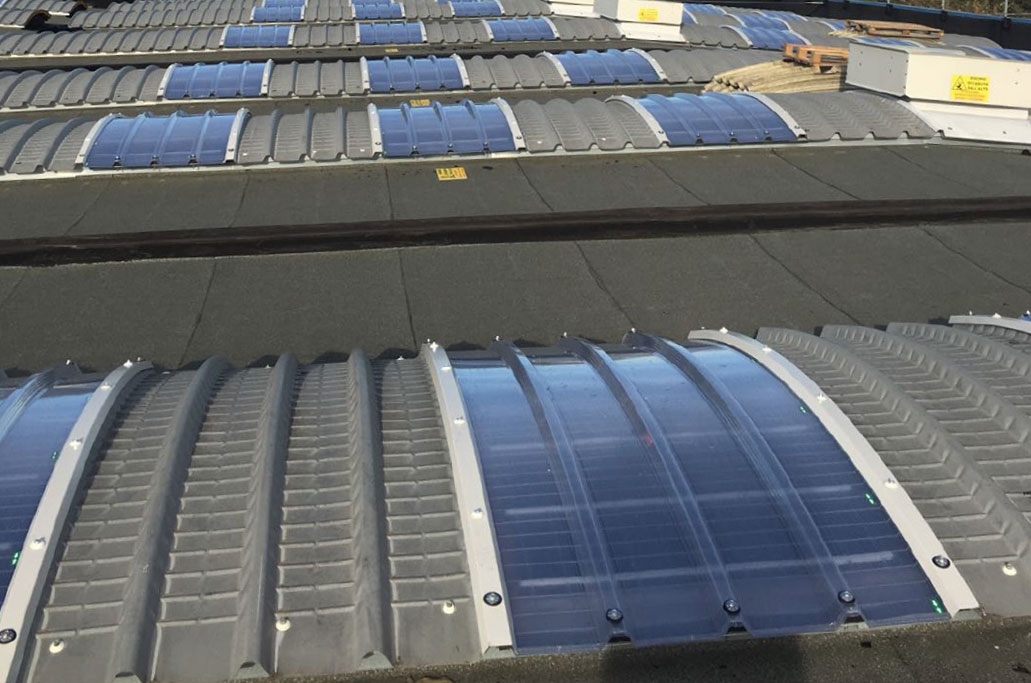

Gebogene Anwendung
| Stärke | 12 mm | 16 mm | 20 mm |
|---|---|---|---|
| Sickenhöhe | 80 mm | ||
| Struktur | Wabenstruktur | ||
| Plattenbreite | 1000 ± 5 mm | ||
| Sickenabstand | 250 ± 5 mm | ||
| Plattenkanten | heißverschweißte Enden | ||
| Plattenlänge | auf Anfrage (Empfohlene Maximallänge ist 7m) | ||
| U-Wert | 2,30 | 1,99 | 1,80 |
| Zulässige Temperatur | -40°C / +130°C | ||
| Lineare thermische Ausdehnung | 6,7 x 10-5 mm/mm°C* | ||
| Lichttransmission farblos | 58% ±2 | 57% ±2 | 52% ±2 |
| Lichttransmission opal | 39% ±2 | 37% ±2 | 35% ±2 |
