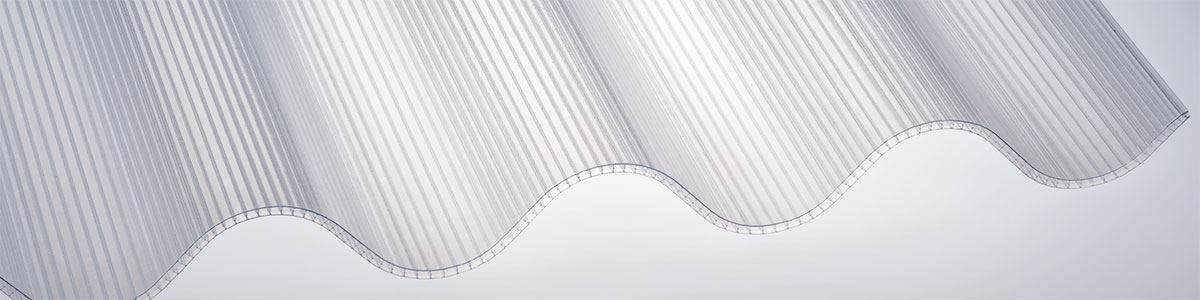

Thermocryl OndaPIU
Mehrschalige Welllichtplatte aus Polycarbonat für gerade oder gebogene Dach- und Wandverglasungen.
Eigenschaften
- 3-schalige Struktur 177/51
- Stärke 4 und 6 mm
- Offene Kammern verschweißt
- UV-Schutz auf der Außenseite
- Satiniert farblos oder opal

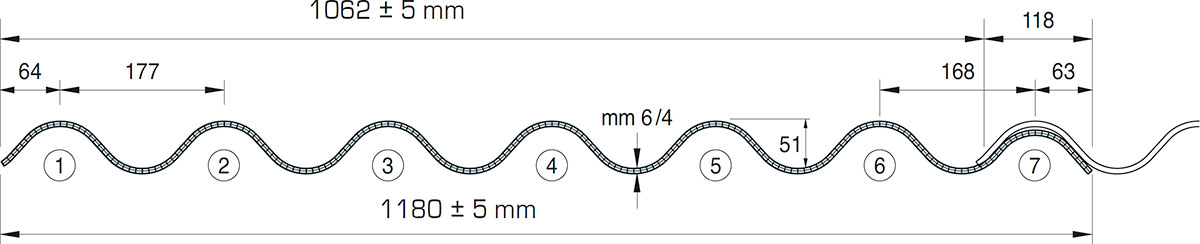

- Plattenbreite 1 180 +- 5 mm (7 Sicken) Deckbreite 1 062 mm

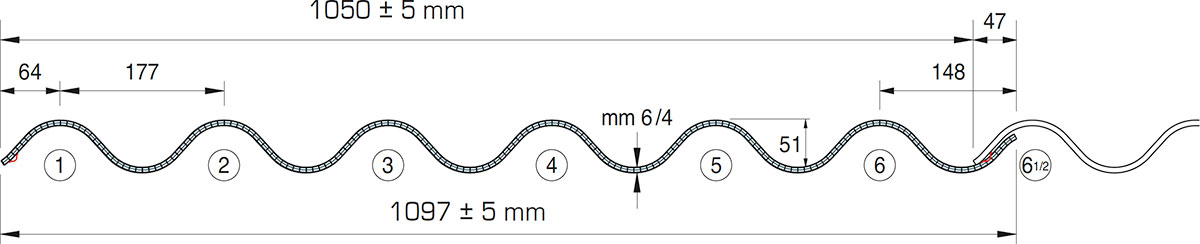

- Plattenbreite 1 097 +- 5 mm (6 Sicken) Deckbreite 1 050 mm

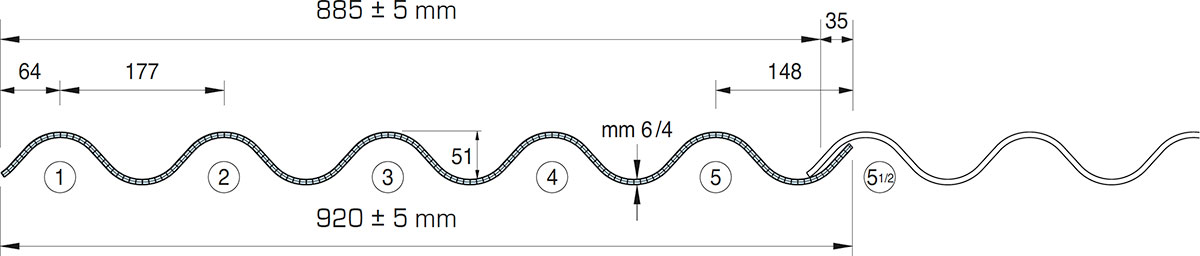

- Plattenbreite 920 +- 5 mm (5 Sicken) Deckbreite 885 mm
- Längen auf Anfrage
- Eckausklinkung auf Anfrage

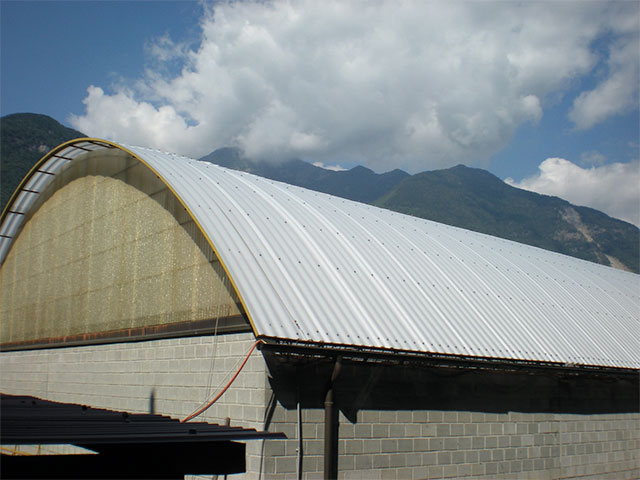

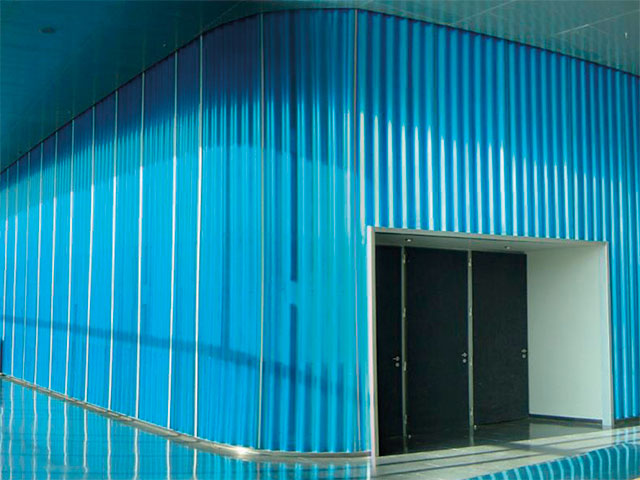

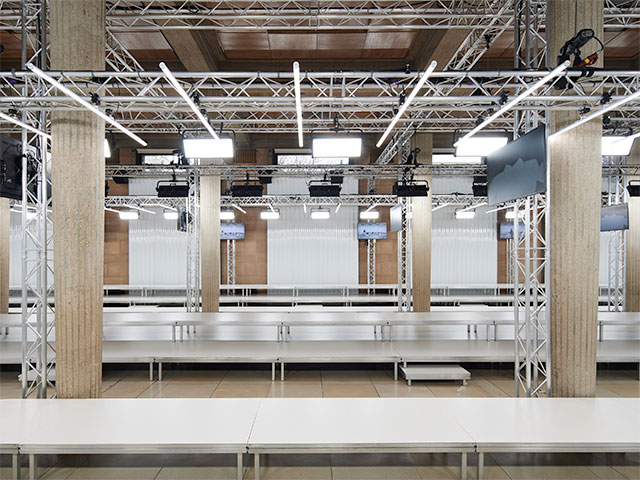

Anwendungsbeispiele
OndaPIU
4mm
6mm
| Stärke | 4 mm | 6 mm | |
|---|---|---|---|
| Struktur | 3-wandig | ||
| Max. Breite | 1180 ± 5 mm (7 Wellen) 1097 ± 5 mm (6 Wellen) 920 ± 5 mm (5 Wellen) |
||
| Plattenlänge | auf Anfrage (Empf. Max.länge 7m) | ||
| U-Wert | 3,70 | 3,30 | |
| Anwendungstemperatur | -40°C / +130°C | ||
| Lineare thermische Ausdehnung | 6,7 x 10-5 mm/mm°C* | ||
| Lichttransmission farblos | 80% ±2 | 72% ±2 | |
| Lichttransmission opal | 68% ±2 | 50% ±2 | |
Zubehör

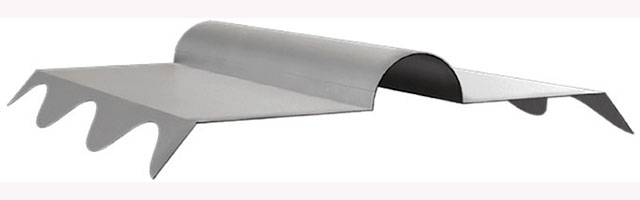

2-seitige Firstabdeckung Stahl weiß pulverbeschichtet

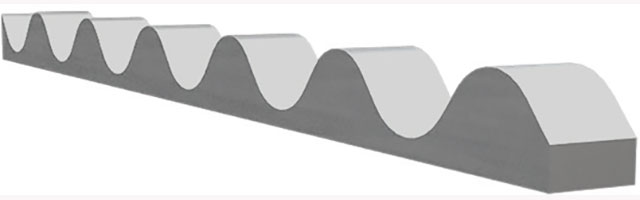

Unterer Sickenfüller

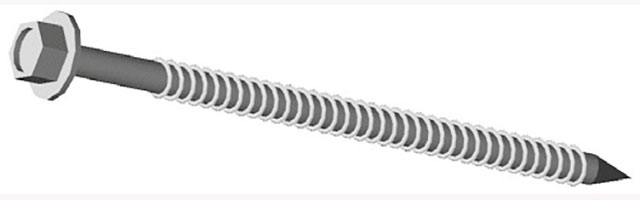

Befestigungsschraube auf Hochsicke
Schlussende Ent. mm 1520 / 2130 / 1830 / 2440 / 3700

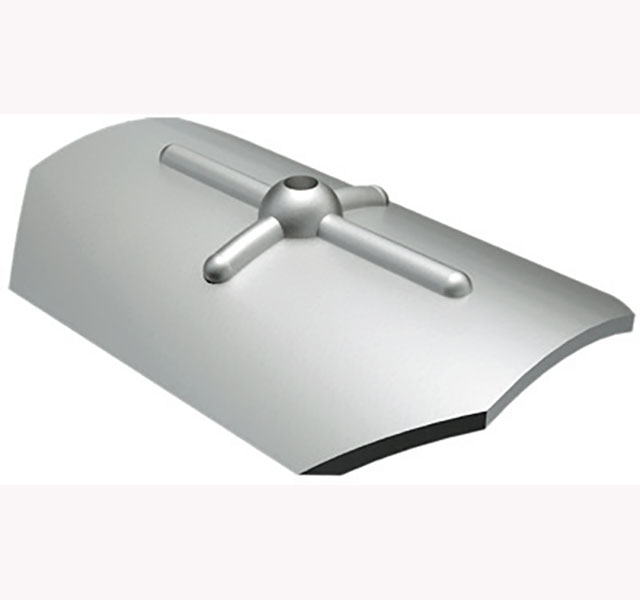

Kalotte auf Hochsicke

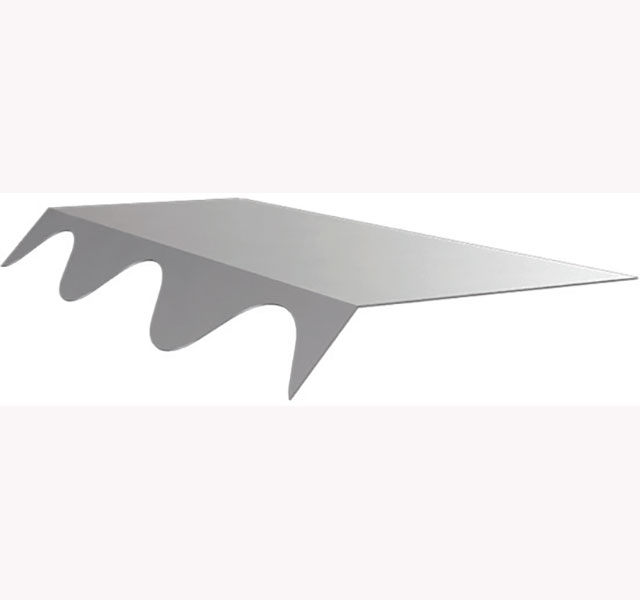

1-seitiger Firstanschluss Stahl weiß pulverbeschichtet

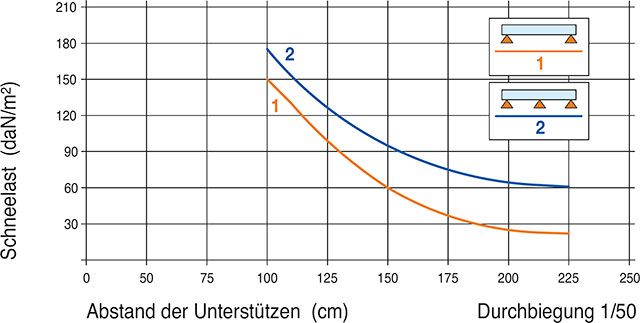

Flache Anwendung

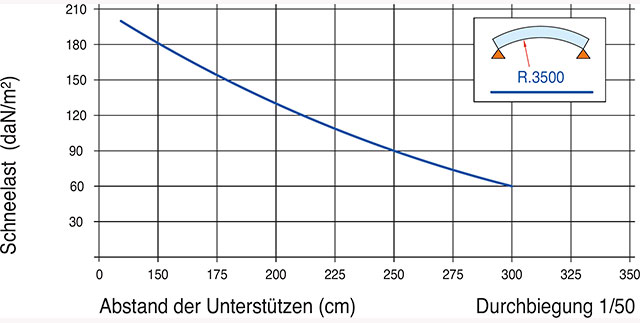

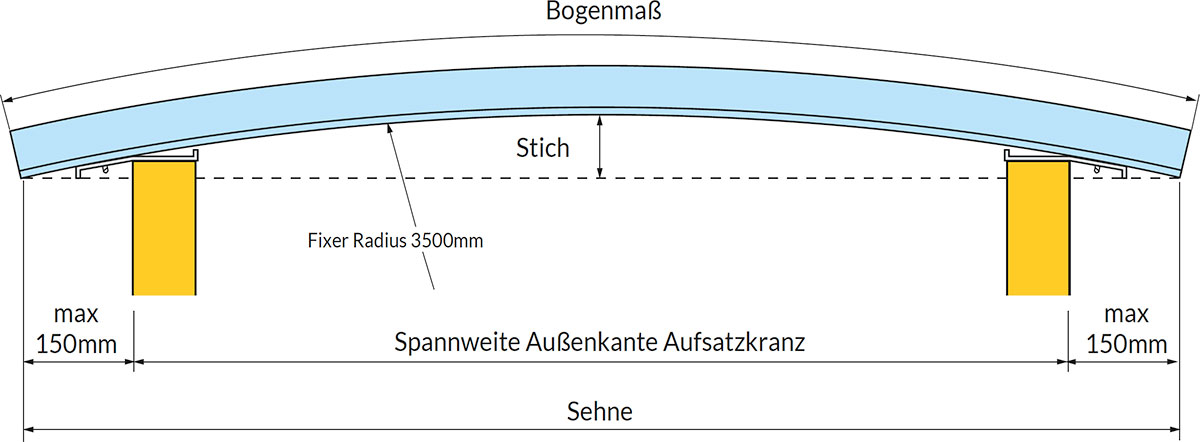

Gebogene Anwendung
Standardüberlappung (Ondapiu mit 6 Hochsicken)

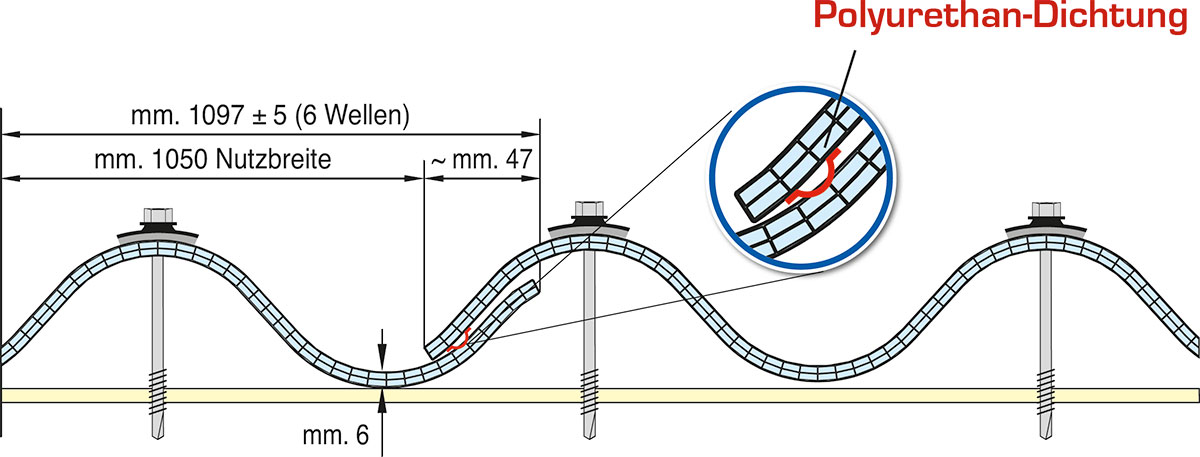

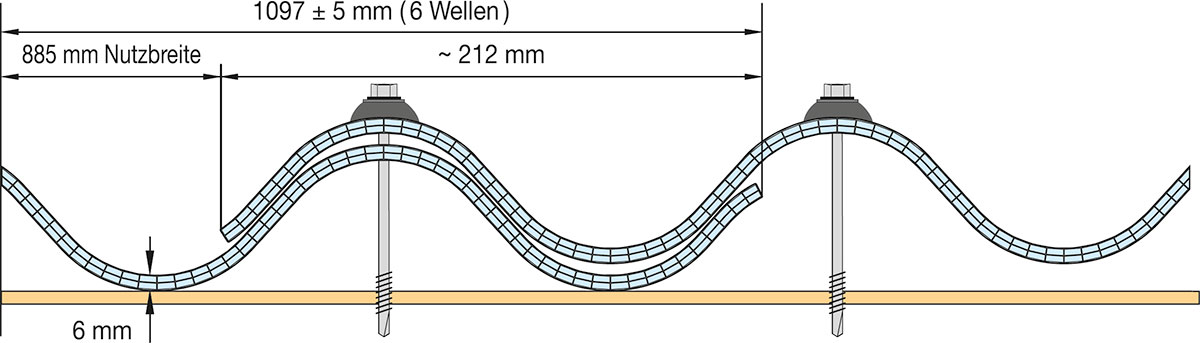

Sonderüberlappung bei hohen Windlasten (Ondapiu mit 6 Wellen)

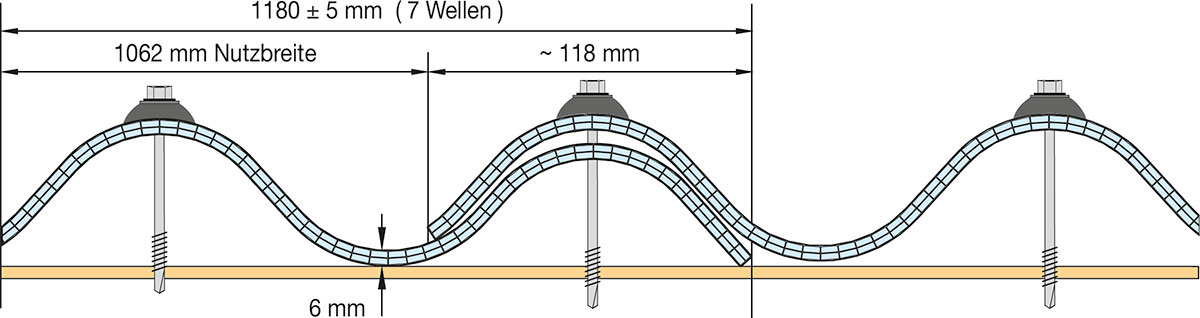

Standardüberlappung (Ondapiu mit 7 Hochsicken)

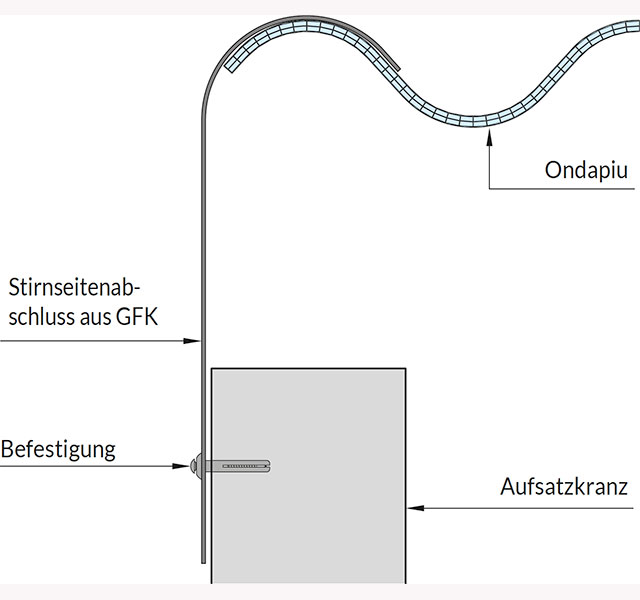

Stirnseitendetail
